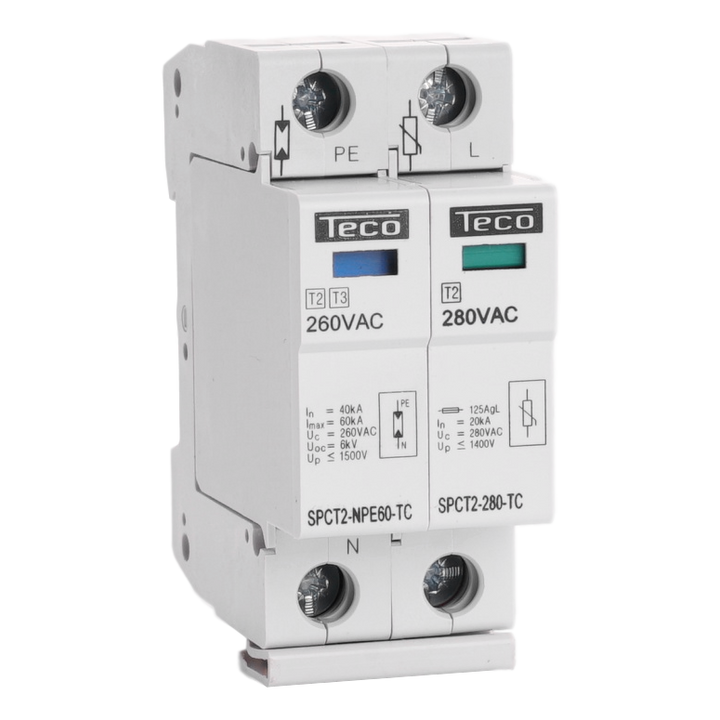

SPCT22801NPE

: 40 kA

Référence : SPCT22801NPE

U(n) L-N (5s) : 280 Vac

U(n) N-PE (200ms) : 260 Vac

Nb modules : 2

U(p) à I(n) : < 1300 V

Fréquence Min. : 50

Fréquence Max. : 60

: Hz

I(n) 8/20 µs : 20 kA

Code : 173960

contre les surtensions causées par les coups de foudre indirects ou les surtensions transitoires

1 varistor (L-N) + 1 éclateur (N-PE) (débrochables)

indication visuelle pour contrôle de l'état du varistor et de l'éclateur

montage sur rail 35mm (EN60715)

SPD type T2 suivant EN 61 643-11
test classe II suivant IEC 64643-1-A1

pour réseaux monophasés TN-S ou TT

plage de températures admissibles: -40°C à +70°C

couple de serrage des bornes: 2.4 - 3Nm

capacité des bornes: 4 - 25mm²

fusible amont max.: 125A gLn I(cu) = 50kA
disjoncteur amont max.: 100A, courbe C, I(cu) = 20kA

temps de sollicitation (montée en tension 5kV/µs):
L-N: < 25ns
N-PE: < 100ns
L-PE: < 100ns
