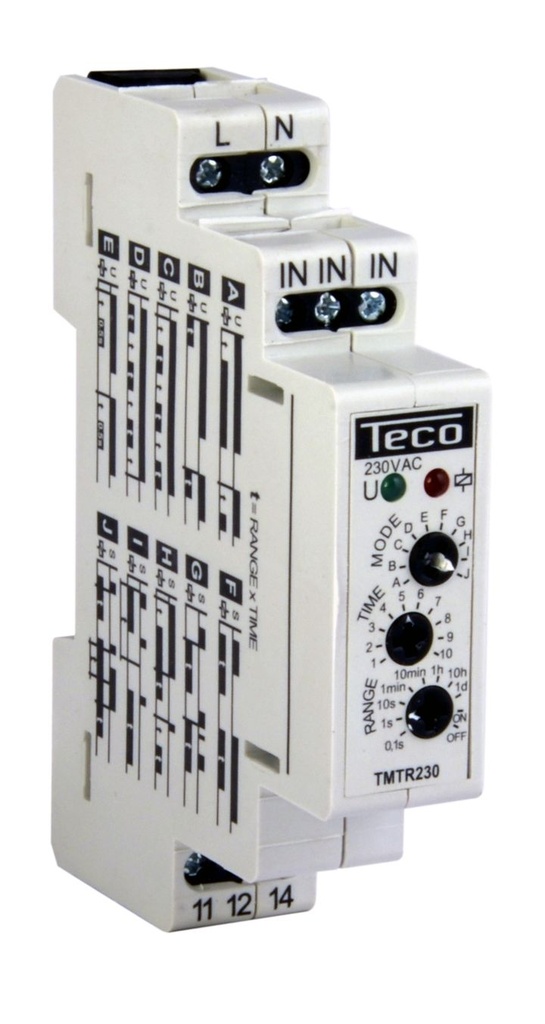

Multifunctie tijdrelais Teco 1w 16A 230V
Interne referentie: TMTR230
tijdfuncties bij het onder spanning brengen:
A - vertraagde inschakeling
B - tijdelijke inschakeling
C - knipperlichtfunctie startend met OFF
D - knipperlichtfunctie startend met ON
E - vertraagde puls van 0.5s
tijdsfuncties gegenereerd door een extern signaal (L of N):
F - tijdelijke inschakeling vanaf de positieve flank van het extern signaal
G - tijdelijke inschakeling vanaf de negatieve flank van de het extern signaal
H - vertraagde inschakeling vanaf de positieve flank en vertraagde uitschakeling vanaf de negatieve flank van het extern signaal
I - afstandsschakelaar (teleruptor) met automatische uitschakeling na verloop van de ingestelde tijd
J - inschakeling vanaf de positieve flank met vertraagde inschakeling vanaf de negatieve flank (herinschakelbaar)
montage op DIN-rail 35mm (EN60715)
A - vertraagde inschakeling
B - tijdelijke inschakeling
C - knipperlichtfunctie startend met OFF
D - knipperlichtfunctie startend met ON
E - vertraagde puls van 0.5s
tijdsfuncties gegenereerd door een extern signaal (L of N):
F - tijdelijke inschakeling vanaf de positieve flank van het extern signaal
G - tijdelijke inschakeling vanaf de negatieve flank van de het extern signaal
H - vertraagde inschakeling vanaf de positieve flank en vertraagde uitschakeling vanaf de negatieve flank van het extern signaal
I - afstandsschakelaar (teleruptor) met automatische uitschakeling na verloop van de ingestelde tijd
J - inschakeling vanaf de positieve flank met vertraagde inschakeling vanaf de negatieve flank (herinschakelbaar)
montage op DIN-rail 35mm (EN60715)
| U(n): 230 V |
| U(n) Contact: 250 Vac V |
| Module: 1 |
| Contacten: 1 INV |
| Aanpassingsbereik: 0,1s - 10j |
| I(n) Contact: 16 A |
